4G单灯控制器

CY-SLC-4G单灯控制器上电后,登录云平台。直接接受从云平台发送控制命令,或主动将单灯控制器运行过程中产生的报警或事件数据直接上传云平台。
产品详情

4G cat1 单灯控制器产品规格书


CY-SLC-4G单灯控制器上电后,登录云平台。直接接受从云平台发送控制命令,或主动将单灯控制器运行过程中产生的报警或事件数据直接上传云平台。



设备功能

● 实时监测 电流、电压、功率、电能、漏电流等灯具工作参数、

● 一路(或二路,四路)继电器开关输出,和 0~10V/PWM 调光信号输出

● 亮灯模式可设置为年表方式,经纬度方式,光控开关方式,常开模式,预约模式。

● 事件报警功能,事件类型有:单灯电流过大,单灯电流过小,单灯灯具故障,单灯熔丝故障,灯杆漏电事件,

  灯杆倾斜事件,灯杆防雷器失效事件,单灯状态变化事件等,一旦单灯侦测到此类事件发生,

  单灯会上报平台。平台会实时反映灯状态。

● 具有输出短路保护功能,更护外置保险丝。

● 内置陀螺仪芯片,具有灯杆倾斜报警,灯头脱落报警功能(选配)

● 固件远程升级功能

● 设备内置实时时钟,掉线后,可依设定运行,操作日志内部存储,上线后,上报给后台,方便用户查询。

● 具有异常开/关灯、灯具故障、通信失败等报警功能;

● 安装简单方便,能立即响应中心发送的指令。

● 工业级工作温度:-40℃~+85℃

● 控制器支持路灯远程开关控制和调光功能:接 受远程监控中心或移动终端APP控制指令控制 路灯的开关,

  具备0~100%无极调光功能,调光误差不超过±1%,调光响应时间<1s;

● 控制器测量功能:能够采集路灯供电电压、负 载电流、有功功率、负载能耗、功率因数和开灯时长;

● 控制器数据存储功能:可存储不少于6个时段控制策略。控制器支持独立运行,支持本地记忆存储,

  具有在通信中断情况下能按照存储的任务执行开关灯和调光的功能;

● 控制器支持远程OTA升级固件程序;

● 控制器内置时钟电池,设备任何时间上电后,不管有无网络信号,都能按存储策略运行。

● 支持杆体漏电检测拓展:对灯杆漏电实时检测,确保用电环境安全;

● 路灯控制器防水等级为IP67;

● 浪涌抗扰度:在差模8KV的试验电压下设备没有功能或性能的暂时降低或丧失;

● 运行环境:温度-40°C~85°C,相对湿度≤95%,设备能正常启动和控制开关灯;

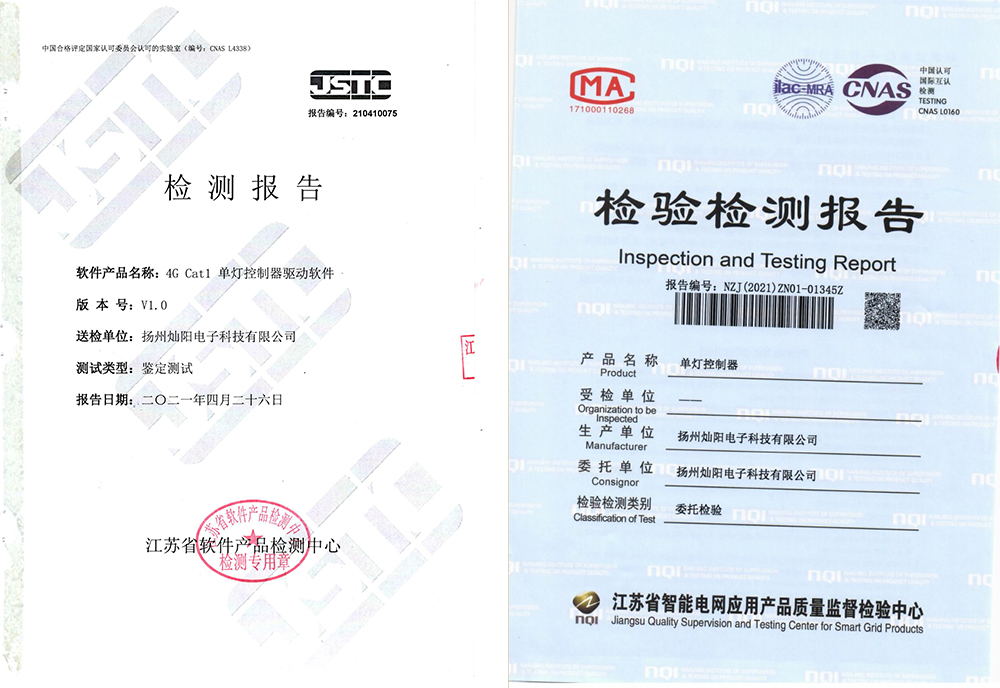

● 设备通过GB/T9254-2008、GB/T17626.3-2016、IEC61000-4-2:2008的检测;



对应云平台功能

单灯控制器功能支持在线率、亮灯率、节能率、用能计划、亮灯统计、年度能耗趋势、当月能耗对比、 年累计能耗趋势、告警统计、当日告警,类型统计、系统 安全评分,统计数据支持饼图、柱状图、曲线图展示等 功能呈现;

支持手机APP扫码添加控制器到智慧城市管理平台,平台获取到控制器位置信息并在地图上显示;

设备地理位置信息GIS

权限、账号管理:分配系统权限,添加、编辑、删除、区划信息、项目信息、机构信息、项目管理、操作管理;账号管理支持添加用户、分配权限,支持多用户同时登陆;

操作、登记记录管理:用户操作记录,支持区别API调用操作和浏览器操作,支持显示操作内容、记录操作时间;登录记录需记录用户登录时间、登录IP、登录城市;

单灯控制器通过4G卡连接运营商网络接入平台之后, 可通过平台实现对单灯的后台运维及资产管理:

运维派工:以工单和巡视的各环节为核心实现生产工作的标准化管理,主要完成景观照明运维、检修、巡视等日常工作的管理及作业的功能;通过大数据平台与各系统进行交互,对生产运维数据进行数据分析,为运维质量的优化提供指导性的数据支撑并分析出好的业务流程处理;

资产管理:对照明资产信息进行维护和管理,包括资产信息的录入或导入、编辑等,实现对城市照明资产 的资源标注以及数字档案信息的建立,为城市照明资产 查询、定位、统计分析提供基础数据来源;

设备模板,定义灯杆,并与已录入系统单灯进行绑定。

操作消息,以及消息处理进程会在平台实时反应。



序号

项目

说明

1

供电电源

单相供电

2

供电电压

AC 85V-275V 全球电压

3

频率

50Hz±10%

4

功耗

静态功耗≤1W

动态功耗≤1.5W

5

上行通道

4G Cat 1 (FDD 和 TDD)

6

响应速度

<1秒

7

控制接口

0~10V

PWM

8

最大负载

5A,继电器输出(一路,二路,四路)

9

继电器工作寿命

10万次

10

工作温度

-40~85℃

11

工作湿度

10% ~ 100%

12

EMC(电磁兼容)

静电放电8kV

高频电磁场10V/m

电快速瞬变脉冲群4kV

浪涌4kV

工频耐压4kV

  13

防护等级

IP67(全灌胶)

14

重量

240g

15

本体尺寸

110mm*68mm*39mm

微信图片_20231212152158

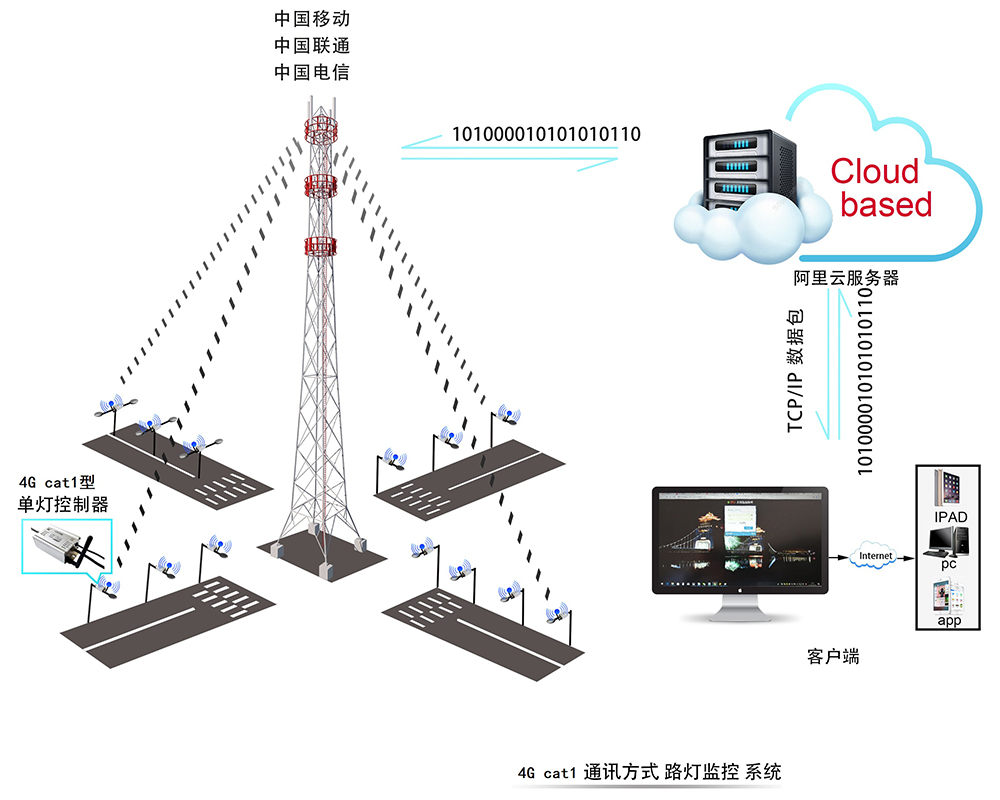

运行模式:

 03

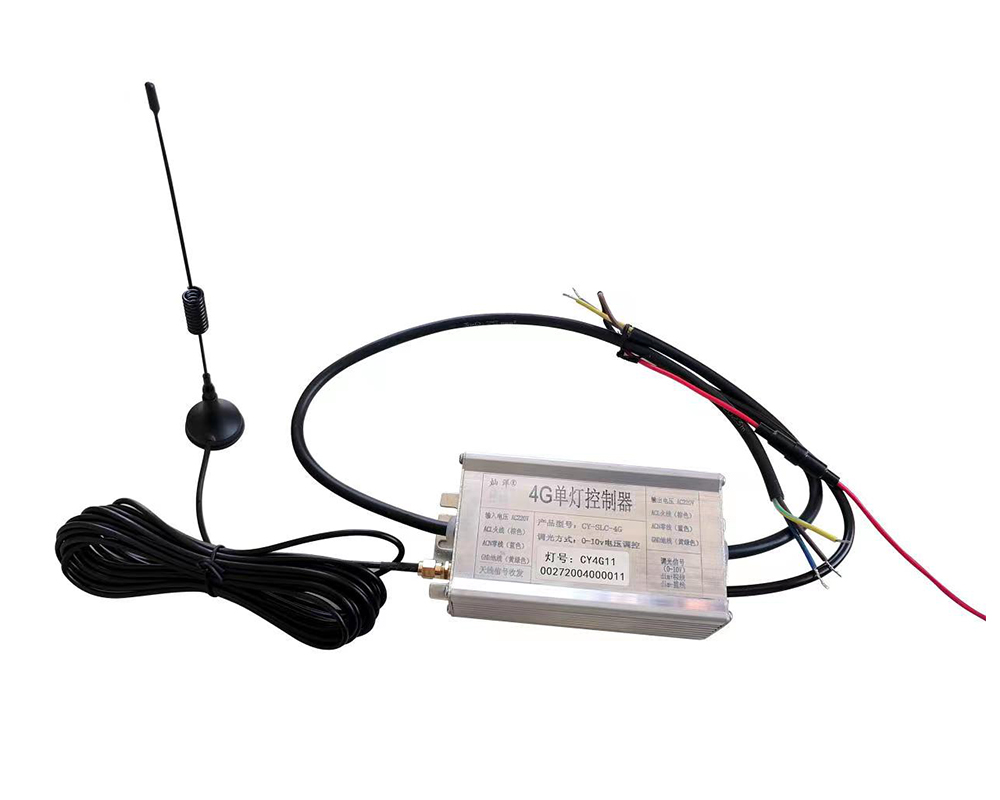

实物照片:

 01首图

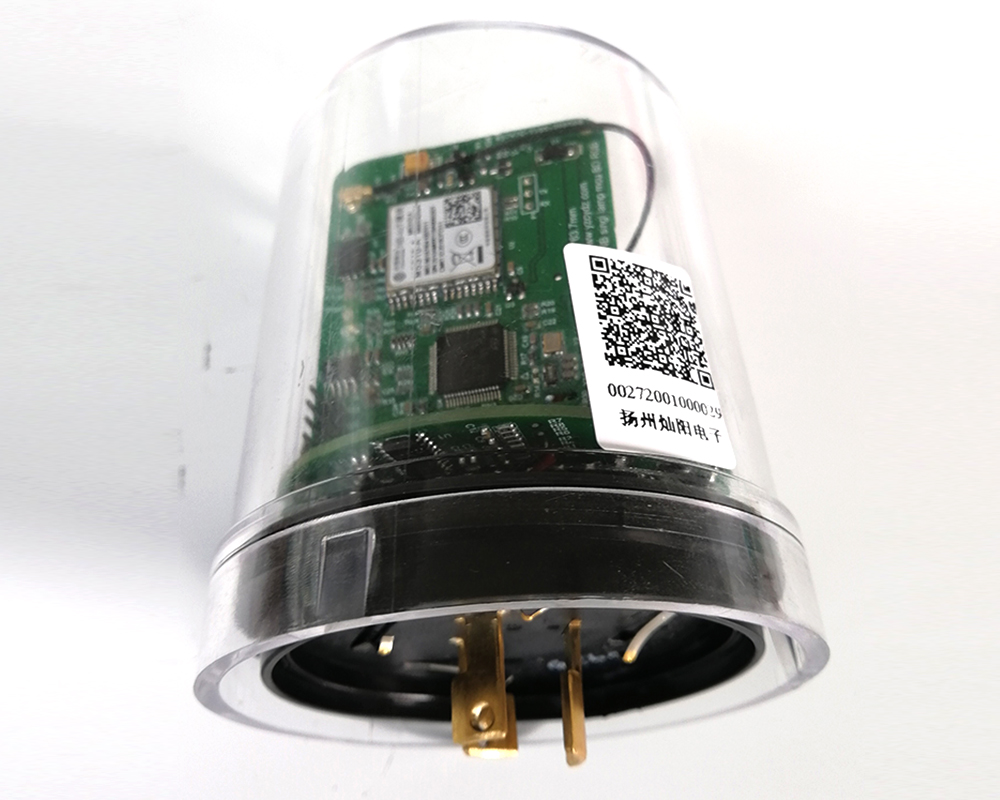

NEMA接口:

 02
