配电箱

配电箱回路数量,功率负荷可根据具体要求定制

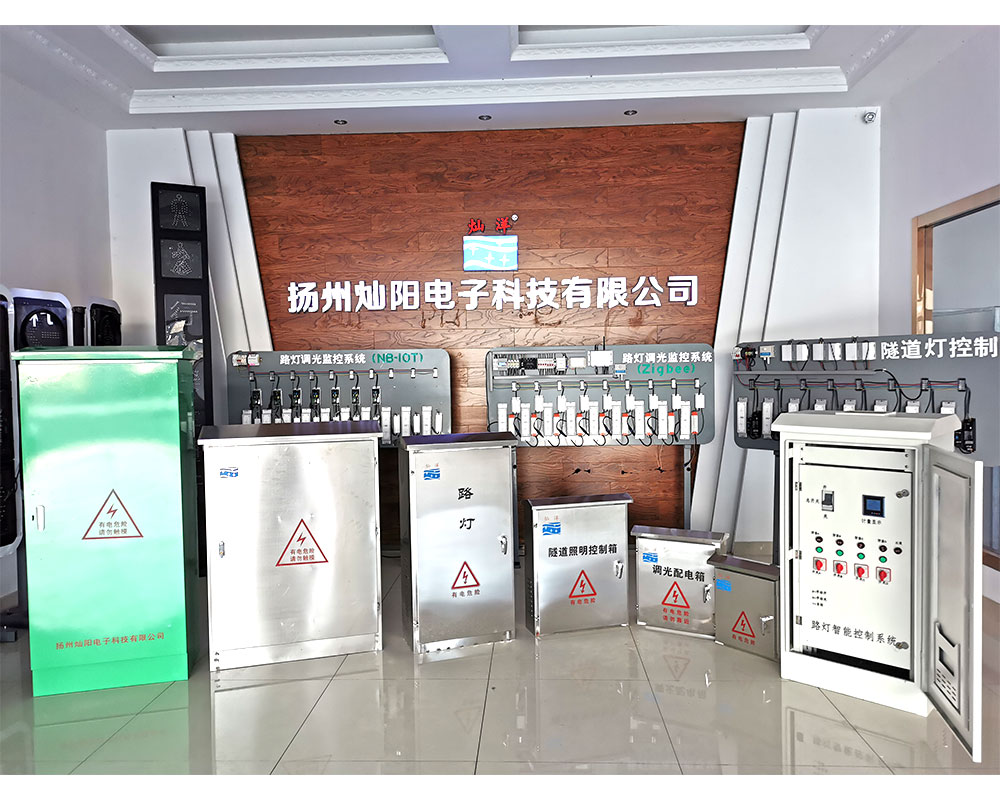

产品详情

一:安装

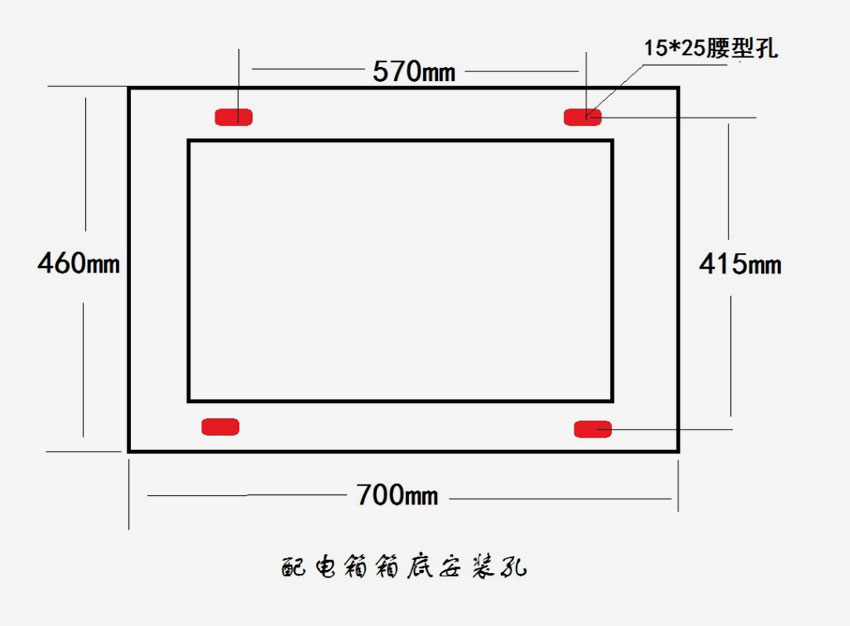

1.箱体安装

箱体尺寸:1700*700*550mm


01

建议箱体基础面积不少于800mm*600mm,基础高度不低于300mm,采用C25混凝土浇筑。采用预埋螺栓或后期打膨胀螺栓方式固定。



2.电气接线

 2.1 进线

380V进线,本配电箱采用TN-S系统,进线A,B,C引至配电箱内部上端,经过ABC相电流互感器进入总空气开关上桩头。零线接配电箱内零排,地线接配电箱内地排。配电箱需可靠接地,接地电阻不大于4欧。

2.2 出线

配电箱下端漏电断路器成组输出,至路灯供电线缆,且具有漏电跳闸功能。当该回路漏电流大于300mA时,断路器断开。在送电前,确保各回路无漏电现象。

负载均衡,在布置路灯负荷时,需考虑ABC各相负载均衡。

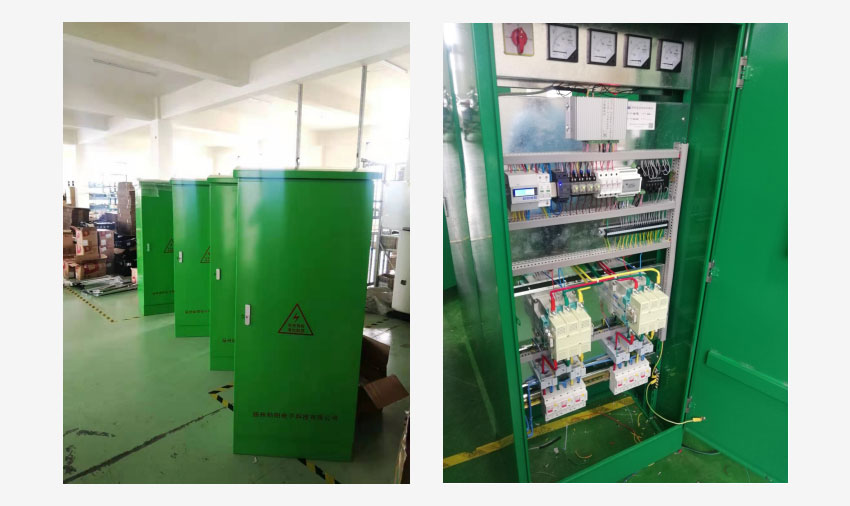

组成


1、路灯监控箱尺寸1700*700*550mm,箱体为304不锈钢材质,厚度不小于1.2mm,前后单开门,全面喷塑,颜色为果绿色。

2、控制箱内远程监控系统需配置可与监控室内系统通讯的通讯流量卡,通讯流量卡使用期限不低于3年。

3、路灯控制箱要求如下:

4、电气元件主要技术参数要求:

5、①防水等级:IP65

6、②主要电气设备:630A刀熔开关或CDM3-630-3P塑壳式断路器、220V CJ-20-160A三相交流接触器4台、CBD2LE-100A-1P+N(漏电电流100mA)单相漏电保护开关12只、路灯远程监控系统1套(远程监控系统及单灯控制器需与当地现有路灯监控电脑系统连网兼容,如无法兼容在需提供一台电脑并在当地加装系统)

7、③测量参数:总电流、总电压、各出线支路电流、交流接触器断合状态

8、④控制状态:可远程遥测电气参数、遥控接触器开断;4路控制输出;可根据经纬度自动调整每日开关灯时间。

9、内有单灯控制器通讯模块。

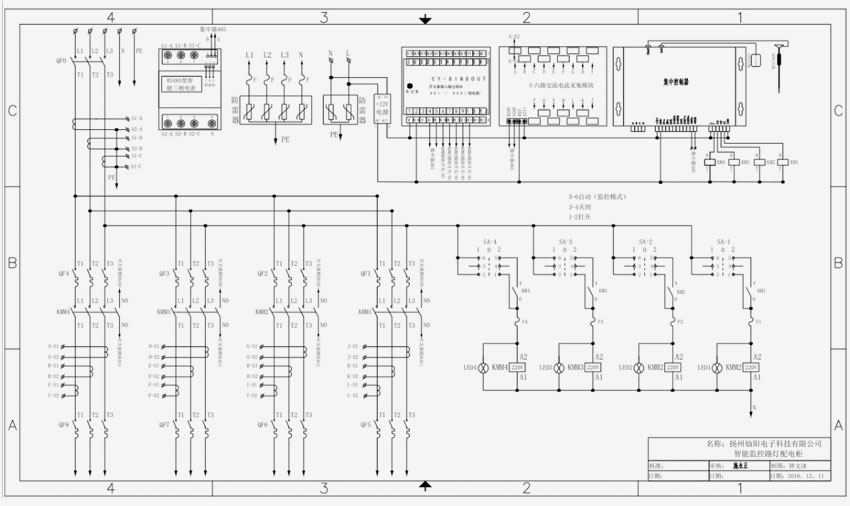

电气图


02

03


控制手段


配电箱上电后,电源蓝色指示灯会打开,集中器会得电,其指示灯也会闪烁。

本配电箱采用远程控制,通过登录云平台账号 APP实现远程控制和测量。

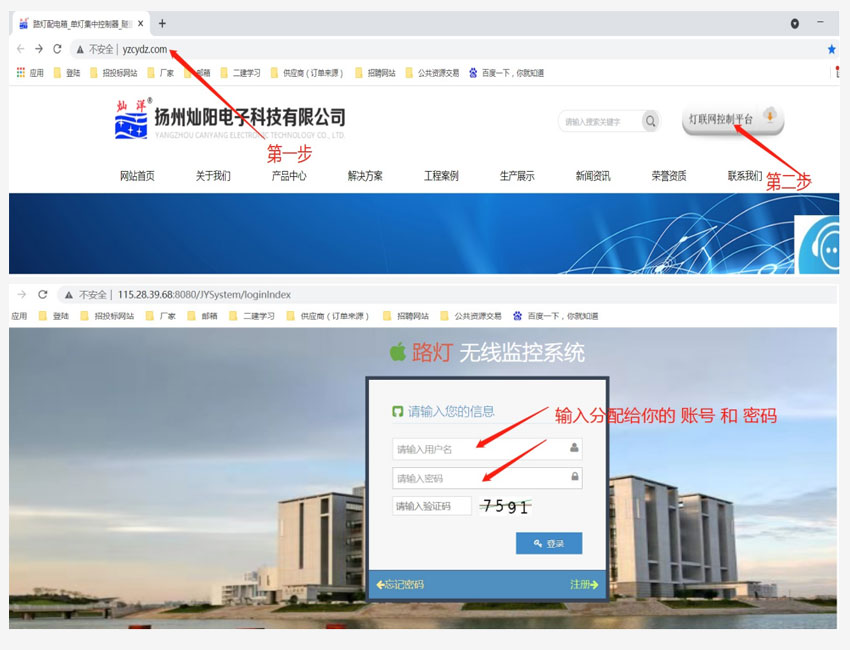

1 云平台方式:浏览器登录 www.yzcydz.com网站

  04

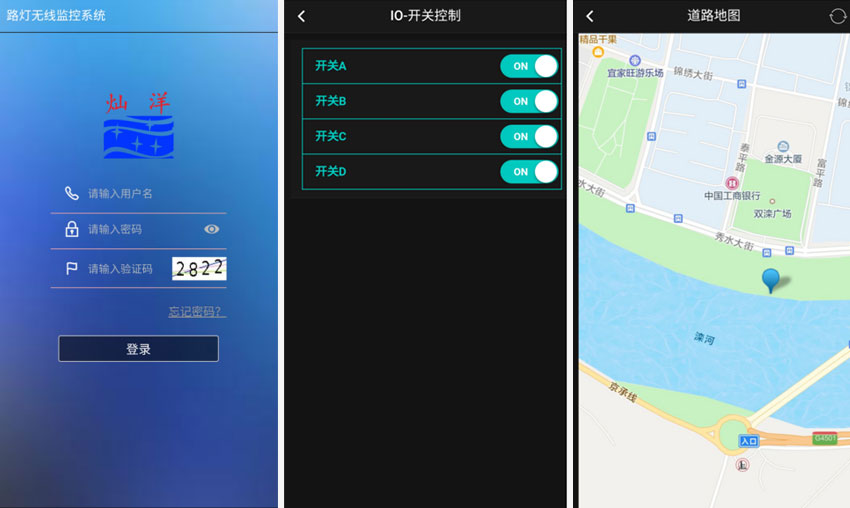

2 APP方式


05

控制方式


灿阳物联网路灯监控平台软件采用B/S架构,在路灯安装地所在国设置静态IP地址,保证快速,可靠访问。

该平台软件主要实现以下功能:

控制功能 ---- 远程开关、策略控制(定时开关、经纬度 光控(可选配))

查询功能 ---- 电压、电流、功率、功率因数、电量、开关状态

报警功能 ---- 路灯 / 隧道灯故障报警、通信失败告警,短信报警

        电箱设备报警(漏电,线缆防盗,水浸,缺相,开门)

报表功能 ---- 能耗及亮灯率分析报表

存储功能 ---- 系统运行历史记录

运维功能 ---- 日常参数设置、GIS信息显示(地图显示单灯信息)

手机APP ---- 配套手机APP可移动管理控制

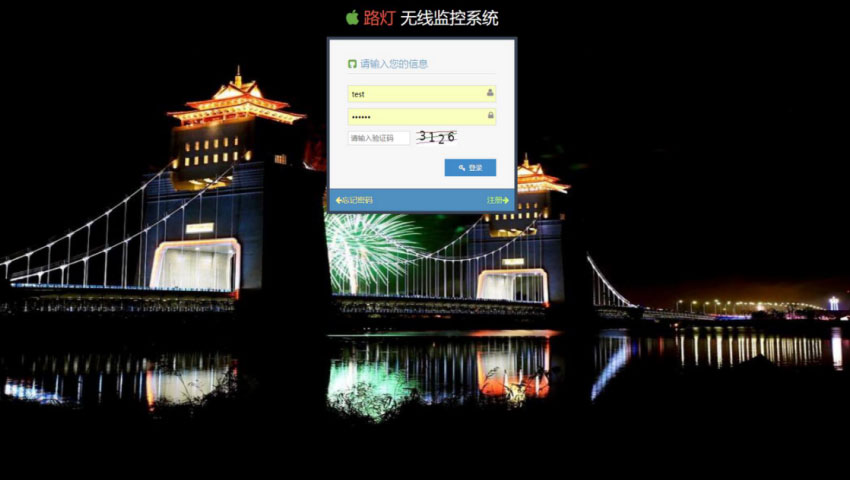

5.1 登录界面


06

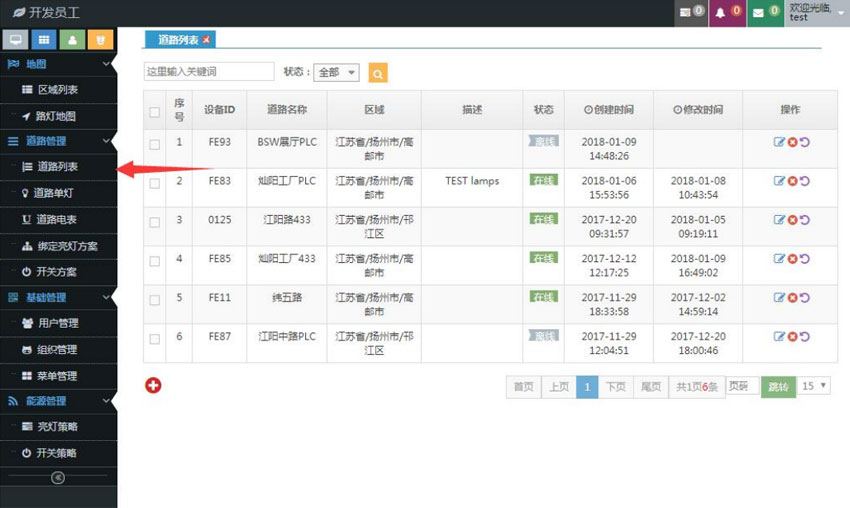

5.2新建区域


07

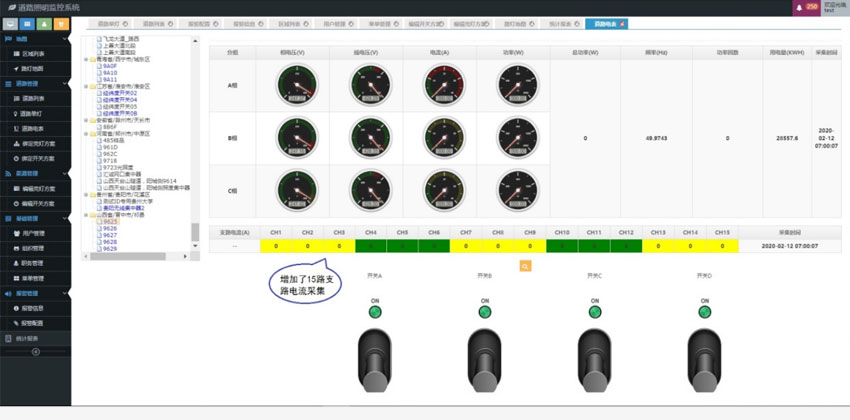

5.3 输出IO口控制,读取电表


08

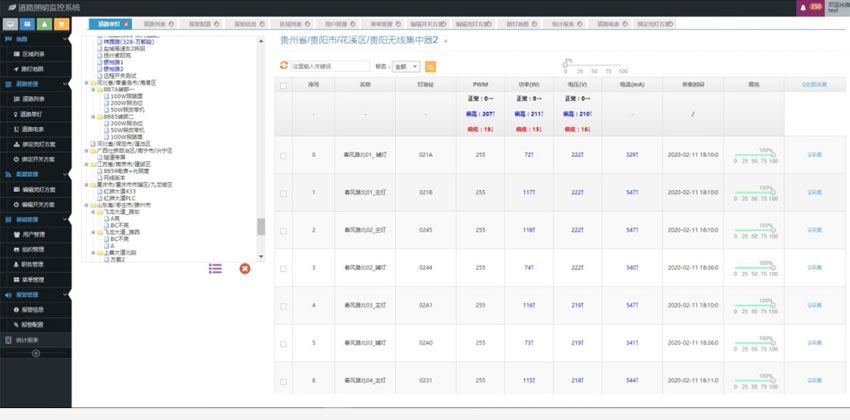

5.4 查看和调节单灯


09

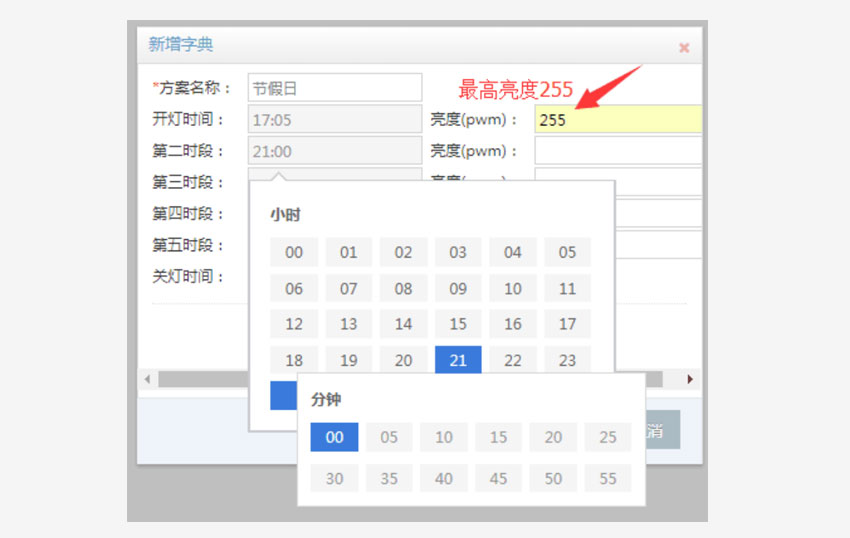

5.5 编辑亮灯方案,时序调光动作


10

5.6编辑开关方案


11

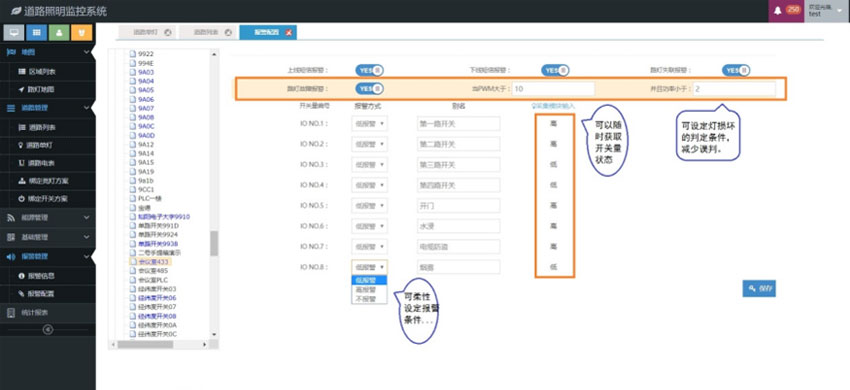

5.7设备报警配置


12

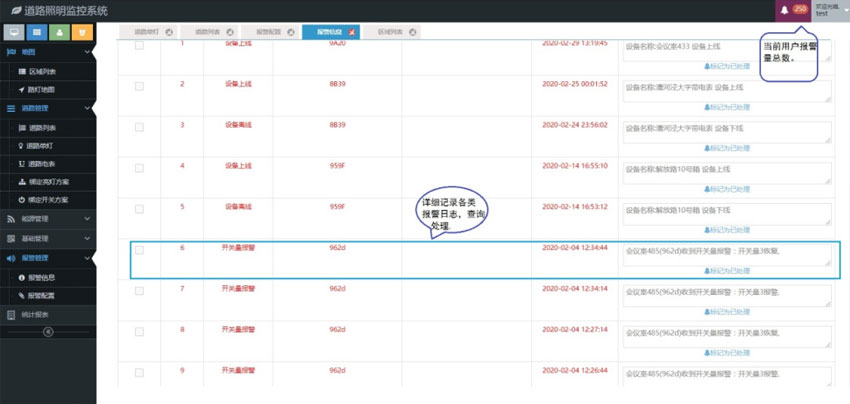

5.8  报警日志


13

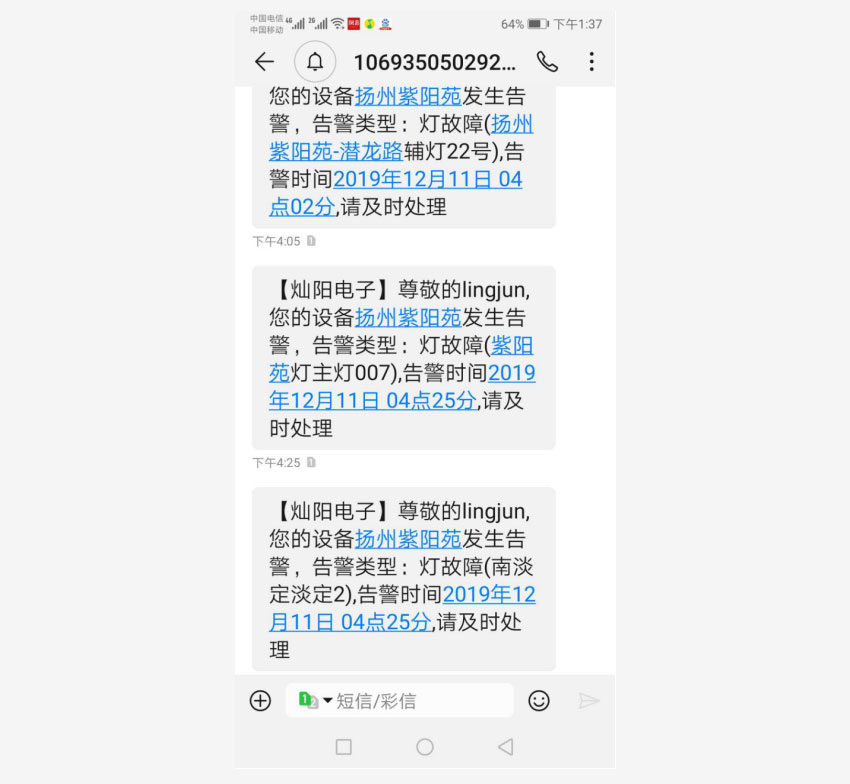

5.9短信提醒


14

15

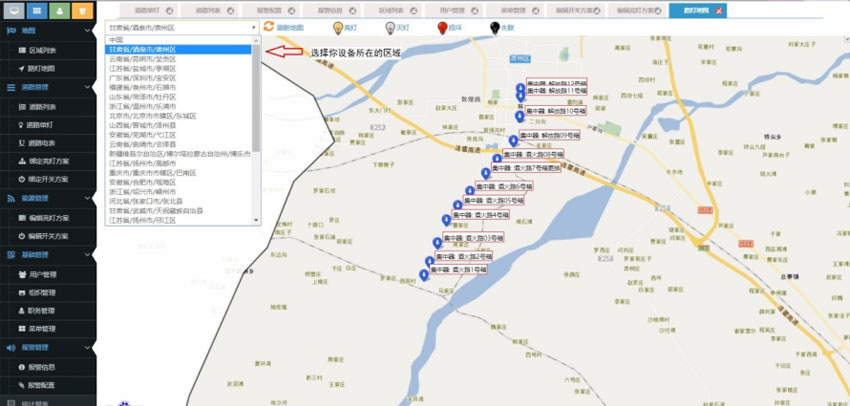

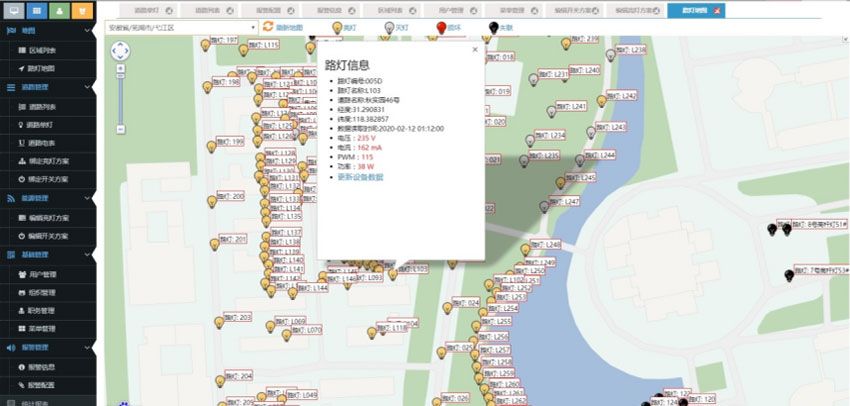

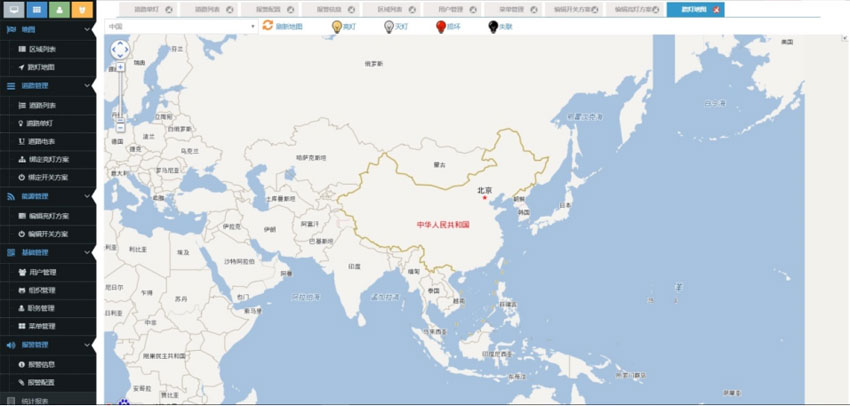

5.10 查看路灯在地图中的状况


16



设备地图

17



灯地图

18

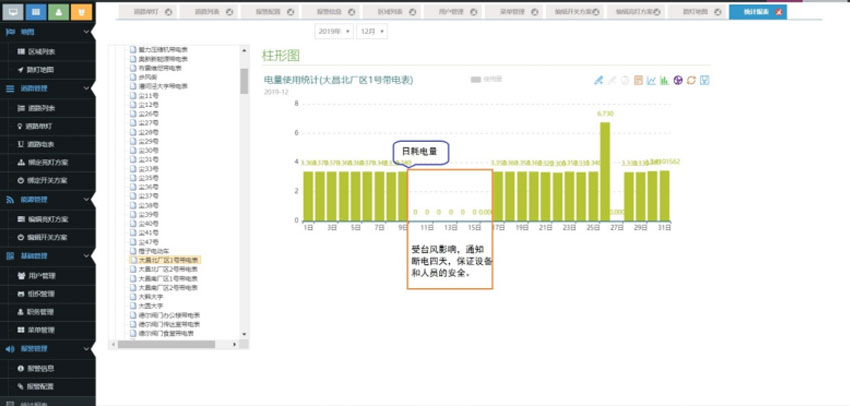

5.11 能耗统计


19

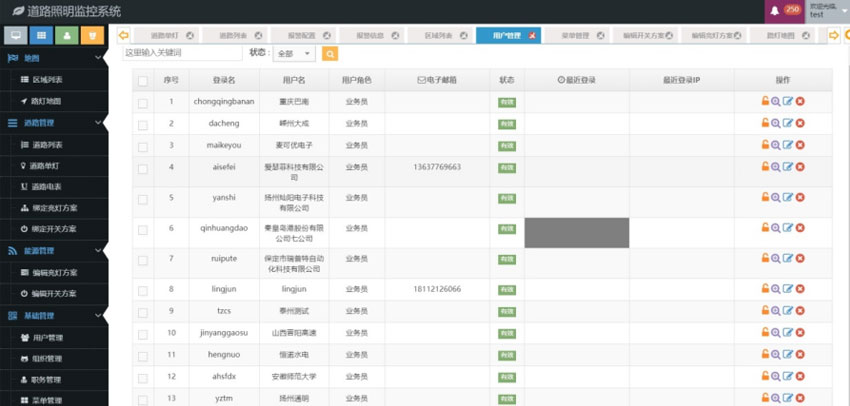

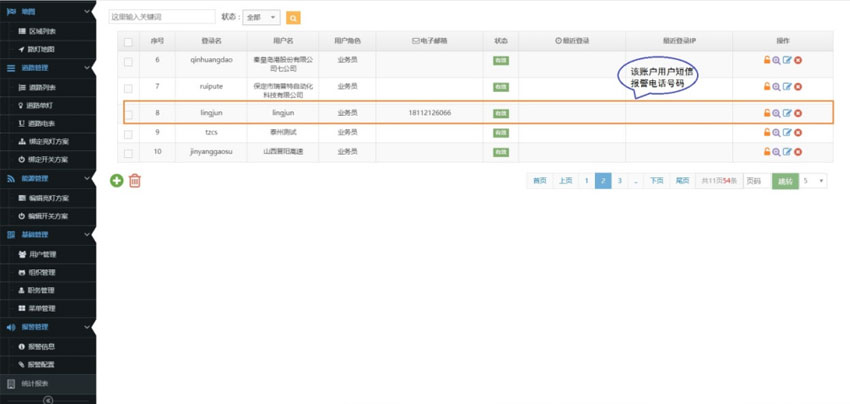

5.12 用户管理


20
