4G型路灯用集中控制器

集中控制器(简称集中器)介于云服务器与单灯控制器之间,负责回路开关和管理单灯控制器。向上通过4G/RJ45 与服务器进行通信, 向下通过电力线PLC(OFDM)或无线通讯或RS485与单灯控制器通信。
产品详情

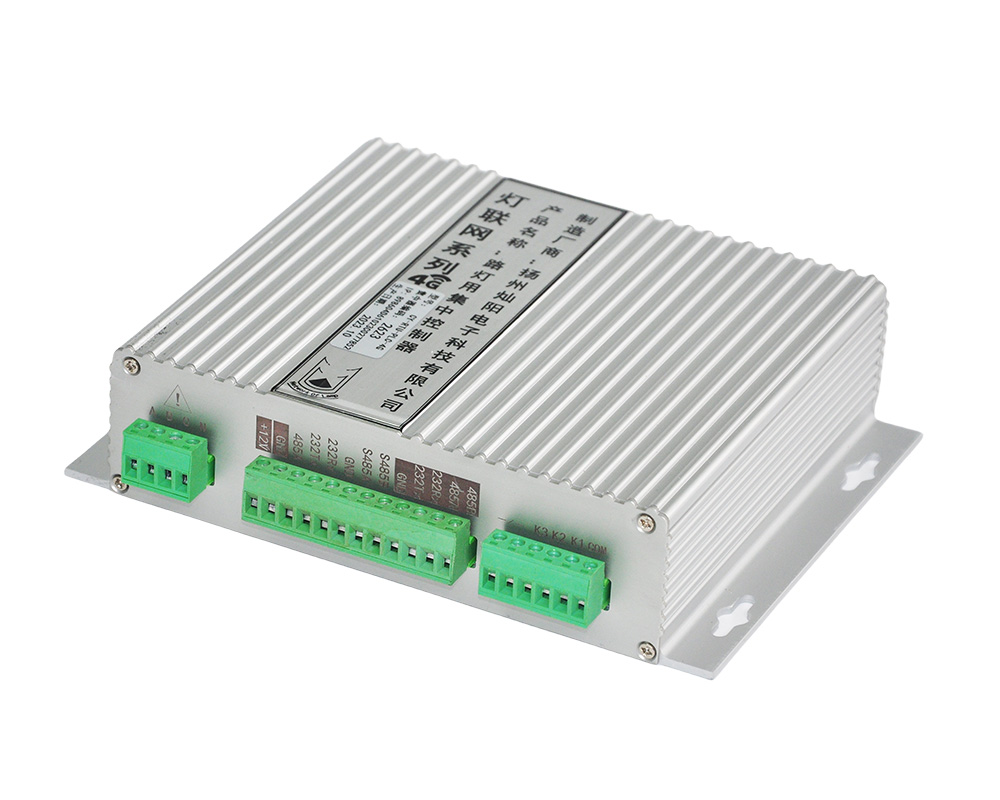

4G型路灯用集中控制器

一、产品介绍:

集中控制器(简称集中器)介于云服务器与单灯控制器之间,负责回路开关和管理单灯控制器。向上通过4G/RJ45 与服务器进行通信, 向下通过电力线PLC(OFDM)或无线通讯或RS485与单灯控制器通信。

集中器运行实时操作系统,内置4路继电器输出,通过单灯通讯接口可管理200盏单灯,实现分组,分时段调光,报警等功能。

内置Modbus通讯协议,可扩展多种Modbus设备,常用设备有: 8输入8输出开关量模块,电表,16路支路电流检测模块,光照度传感器,漏电流检测模块等设备。

二:硬件性能指标:

   序号

项目

说明

1

供电电压

DC12-20V

2

功耗

 3W

3

上行通道

4G

4

10/100M以太网接口

5

WIFI

6

RS485

7

下行通道

PLC(电力载波)

8

LoRa,Zigbee(无线)

9

RS485(RS485总线)

10

物理接口

RS485 *2

11

RS232 *2

12

GPS信号接入

13

L1,L2,L3电力载波信号输入输出

14

开关量输出

4路(继电器输出)(可扩展)

15

开关量指示灯

4

16

设备状态指示灯

4

17

工作温度

-40-80℃

18

EMC(电磁兼容)

静电放电  8KV

19

电快速瞬变脉冲群 4KV

20


浪涌 4KV

21

工频耐压 380V


内嵌4G通讯模块,设备上行通讯支持4G、RJ45、WIFI。下行通讯方式根据应用场景的需要选择不同的单灯通讯方式,

  与单灯控制器进行通信,对单灯控制器进行开关调光控制,和状态、电能数据采集;

10/100M以太网接口4G模块自由切换,RJ45优先

● 内嵌丰富网络协议: TCP/UDP/PPP/HTTP/FTP/SSL

● 支持蓝牙 V3.0 以及 SPP & HFP-AG 配置文件

● 多卫星定位系统: GPS/BeiDou/QZSS

● CY_Master1具备多组对外接口:RS484,RS232

● 4组开关量输出,每路最大负载能力10A@12V,其中三组共COM,一组独立输出,

  开关量可方便外接交流接触器。

● 设备掉电恢复后,自动连接平台,开关量输出恢复掉电前状态。

● 固件远程升级功能。

可远程电能等数据读取,自带电表并支持外置电表远程数据读取

● 可远程获取设备卡号,重启设备等IOT标准操作。

● 设备自主获取GIS位置信息,标准时间,计算当地当时日出日落时间。

● 内建LoRa无线通讯协议,PLC通讯协议,RS485通讯协议,方便组网单灯控制。

● 设备支持8路220Vac控制输出,最大支持36路220Vac控制输出,36路电流采集。支持3路RS485接口。

● 可外挂开光量检测模块,可配置为多种开关量输入报警,如门禁,水浸,软件平台显示“配电箱门打开,

  配电箱有水浸”。

● 支持本地安全登录,本地密码登录,远程密码修改(管理员权限)。

● 设备本地控制,支持本地策略控制,软件平台掉线可自动切换成本地工作模式,支持16条本地控制策略组。

● 双卡单待:支持4G采用双卡模式,电信,移动,联通4G卡(流量卡),可并根据当地网络状态,

  自动选择2G/4G通讯模式。

● 内嵌丰富网络协议: TCP/UDP/PPP/HTTP/FTP/SSL

● 支持蓝牙 V3.0 以及 SPP & HFP-AG 配置文件

● 故障告警支持回路异常开灯告警、回路异常灭灯告警、交流接触器失效告警、配电箱异常打开告警、停电告警、

  低压告警、超压告警、过电流告警、缺相告警;

三: 软件功能:

* ARM9处理器,内建Linix操作系统。

* 独立运行调光策略和开关策略,即使设备离线,不影响动作执行。

* 丰富的内部通讯协议,可方便挂载多种Modbus RS485设备,例如:智能三相电表,16路支路电流检测模块,

 输入输出模块,光照度传感器,车流量传感器, 水位传感器,温湿度等气象传感器。

四:产品功能:

4.1开关控制

内置多路继电器,对应多路开关,可分别独立配置为时控模式,经纬度开关模式,光照度模式。

4.2 调光功能

根据集中器内嵌的通讯模块不同,可采用三种不同方式与单灯控制器进行通讯,分别是PLC(电力载波)通讯方式,无线(zigbee,LoRa)通讯方式,RS485有线通讯方式。

根据单灯控制器应用场合选择不同的通讯方式,以达到单灯控制效果。包括单灯分组,策略控制,单灯报警,分时段调光等动作。

4.3用电量数据采集远程抄表功能

集中控制器可与外置三相智能电表通讯,可以实时能监测配电柜的三相电压、三相电流、有功功率、无功功率、功率因数等各种电参数并自动生成用电量报表和用电分析报表

4.4开关量输入采集与报警

集中控制器可定周期(10秒)采集输入模块开关量信号高低电平。开关量可以设置为交流接触器辅助触点,门禁,水浸,设备掉电等,并可配置为高电平报警,低电平报警,不从动报警。后台软件可产生报警信息并可将该信息以短信方式发送相关责任人,

4.5独立运行

当集中控制器监控指挥中心管理系统或通信线路发生故障时,集中控制器会根据预先设定的程序自动运行,确保照明系统的正常运行

4.6自动报警功能

实现多种异常状态的主动报警功能:当采集的电流、电压超过设定阀值或亮灯率过低时能自动报警;当白天亮灯或晚上熄灯时自动报警。当发生外人打开配电箱门时能自动报警;当供电线路停电、缺相时能自动报警,并具备一定的应急处理能力;集中控制器具有漏电报警功能

4.7程序远程更新

集中控制器支持通过平台直接远程升级功能

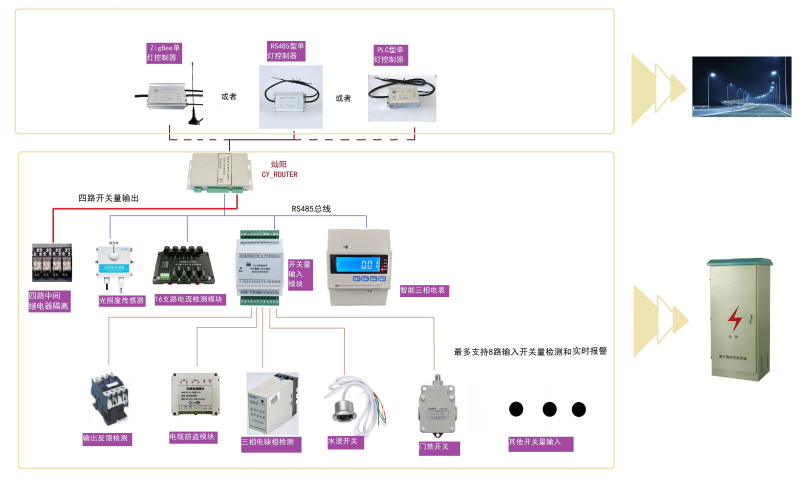

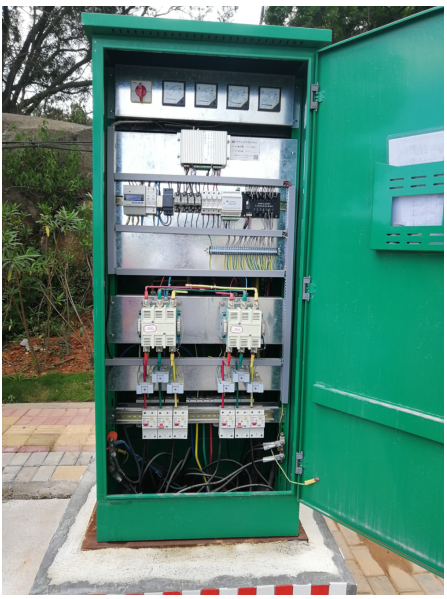

4.8以集中器为核心的拓扑应用

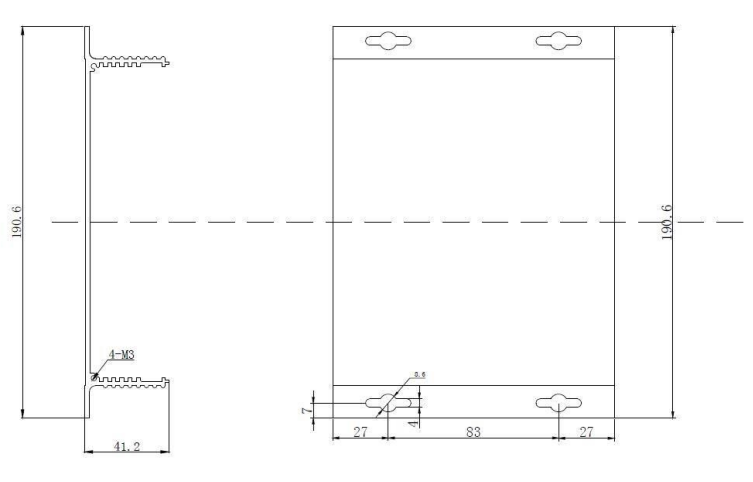

五、外型及安装尺寸

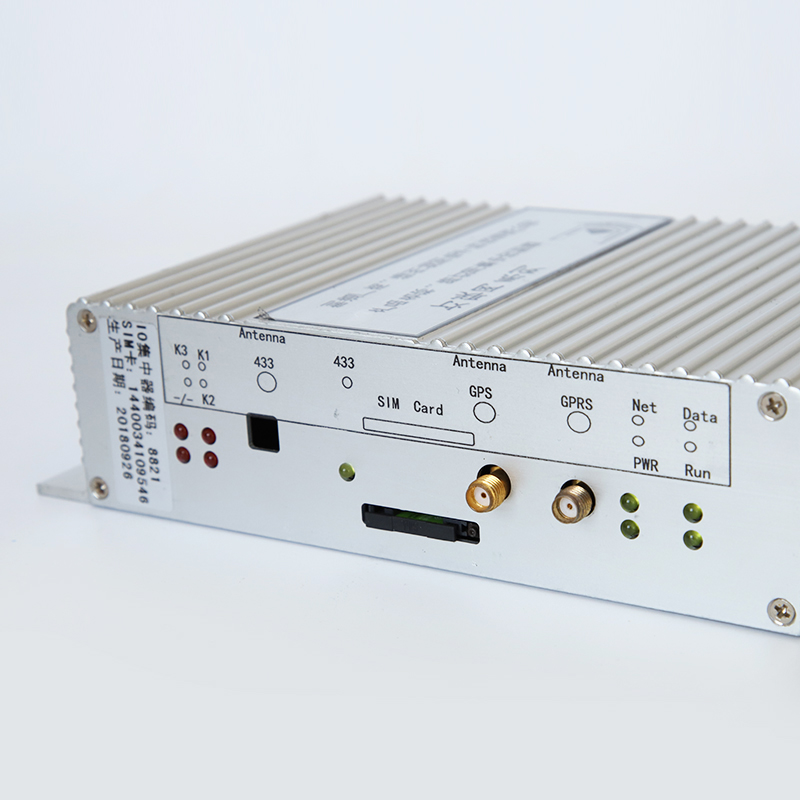

4G集中器指示灯定义



LINKNET_STATUS

MODENET_MODE

慢闪(200 ms /1800 ms 低) 找网状态
慢闪(1800 ms /200 ms 低) 待机状态
快闪(125 ms /125 ms 低) 数据传输

注册 LTE 网络状态
其他

         MCUMcu status

     PWRPower

慢闪(500 ms /500 ms 低) MCU工作正常

快闪100 ms /100 ms 低) 接收到数据

  电源指示灯,常亮



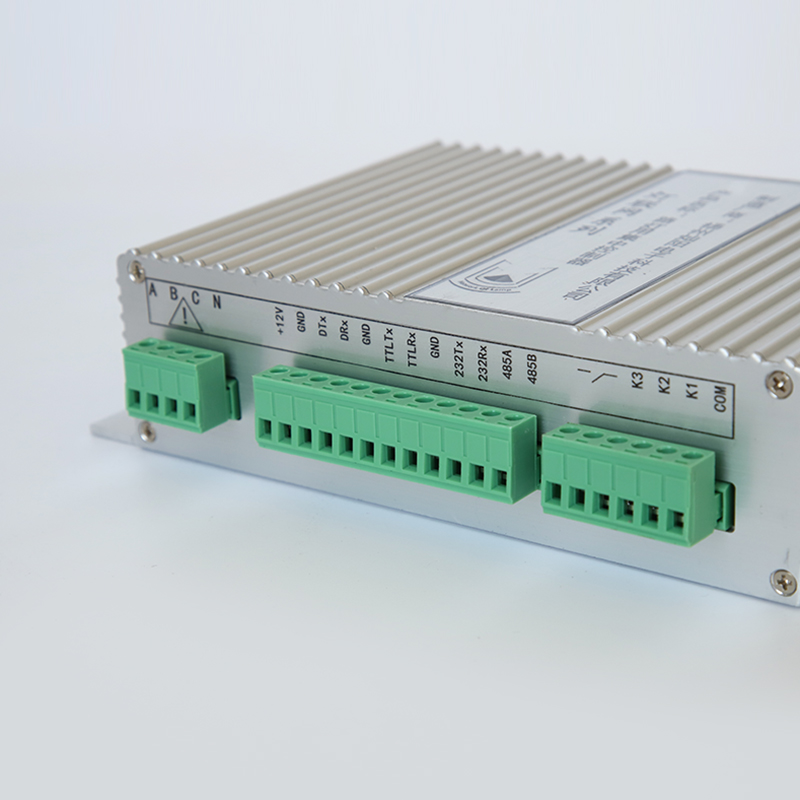

集中控制器外型图



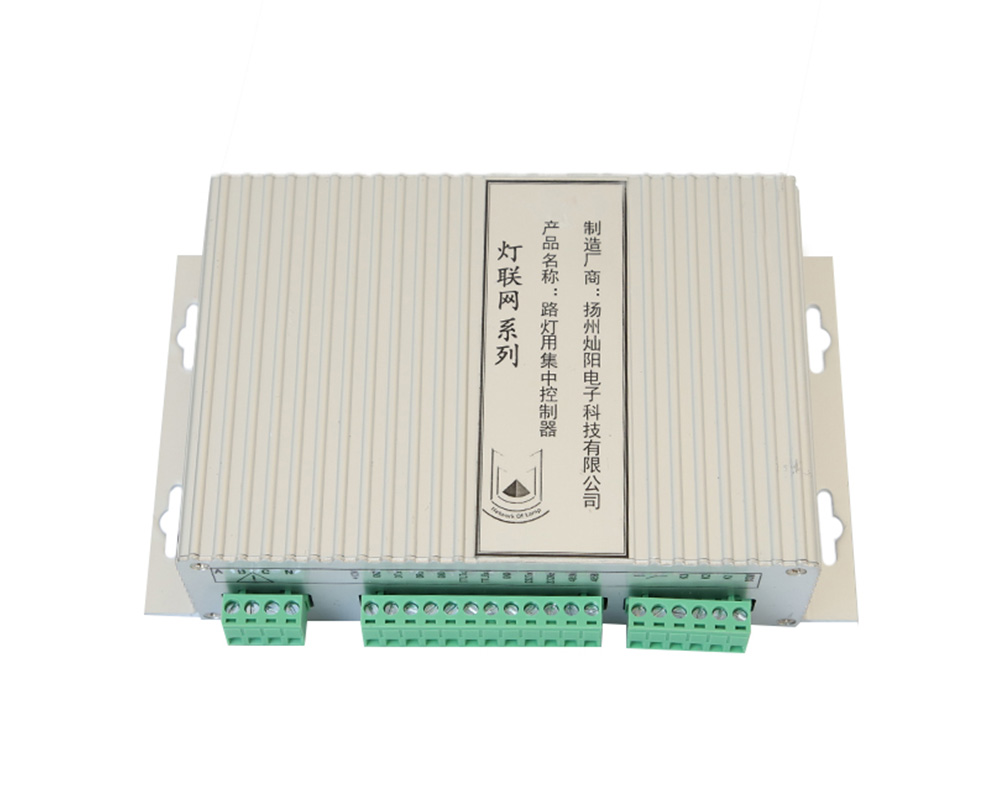

首图

微信图片_20231219163137

微信图片_20231219163139
